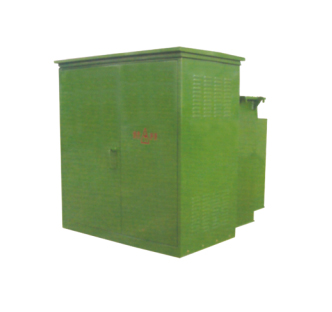

 组合式变压器 | ||||||||||||||||||||||||||
| 产品介绍 ZGS11系列组合式变压器是一种新型配电设备（又称美式箱变），是本公司引进国内最先进技术和设计理念，结合国内国情，专门为配电网络设计的新型产品。组合式变压器特别适用于城市电网的负荷中心、住宅中心、医院、学校、机场、车站等，降低损耗，提高供电质量。 技术特点 体积小，结构合理紧凑； 全密封油箱，全绝缘设计，运行安全可靠； 过载能力强，抗突发短路性能优越； 环网和终端供电均可使用； 运行方便，供电可靠； 节能，低损耗； 冲击性能好； 电缆接头号可操作200A负荷电流，机械寿命和电气寿命长。 基本技术数据 | ||||||||||||||||||||||||||
| 额定容量 | 联结组标号 | 电压组合 | 空载电流（%） | 空载损耗（W） | 负载损耗（W） | 短路阻抗（%） | ||||||||||||||||||||
| 高压（kV） | 高压分接范围（%） | 低压（kV） | ||||||||||||||||||||||||
| 100 | Dyn11 | 6 6.3 10 10.5 112 | ±5% 或±2×2.5% | 0.4 | 1.6 | 290 | 1500 | 4 | ||||||||||||||||||
| 160 | 1.4 | 400 | 2200 | |||||||||||||||||||||||
| 200 | 1.3 | 480 | 2600 | |||||||||||||||||||||||
| 250 | 1.2 | 560 | 3050 | |||||||||||||||||||||||
| 315 | 1.1 | 670 | 3650 | |||||||||||||||||||||||
| 400 | 1 | 800 | 4300 | |||||||||||||||||||||||
| 500 | 1 | 960 | 5150 | |||||||||||||||||||||||
| 630 | 0.9 | 1200 | 6200 | 4.5 | ||||||||||||||||||||||
| 800 | 0.8 | 1400 | 7500 | |||||||||||||||||||||||
| 1000 | 0.7 | 1700 | 10300 | |||||||||||||||||||||||
| 1250 | 0.6 | 1950 | 12800 | |||||||||||||||||||||||
| 1600 | 0.6 | 2400 | 14500 | |||||||||||||||||||||||
